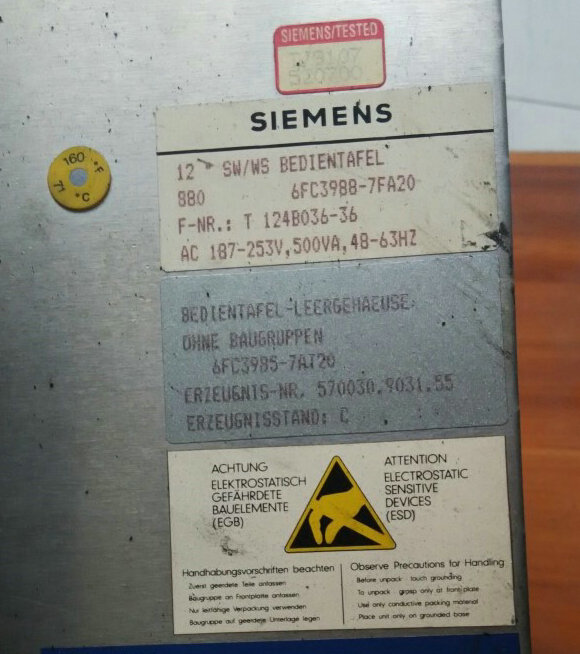

西门子（Siemens ）SINUMERIK 6FC3988-7FA20 CRT单色显示器，12英寸，信号接口为西门子设备常用双排18针，因CRT显示器年久老化，待更换液晶,下图为显示器型号标签。
Siemens 6FC3988-7FA20

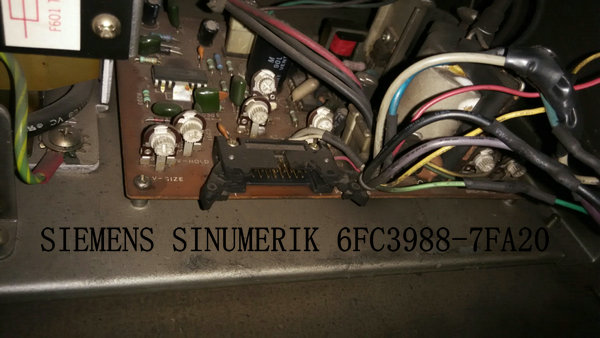

下图为西门子 6FC3988-7FA20 显示器主板图：
6FC3988-7FA20 CRT
6FC3988-7FA20 CRT,16 PIN

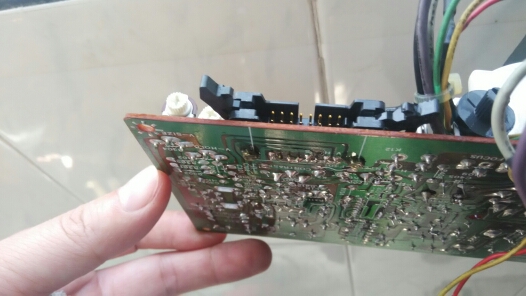

下图为西门子 6FC3988-7FA20 显示器主板信号接口图，双排8针，共计16针，电源为单独供电：
Siemens 6FC3988-7FA20 Video Port
西门子 6FC3988-7FA20 显示器替换方案：根据测量分析信号线，分别找出视频Video，行信号H，场信号V，地线Gnd，对应线序焊接接口，接入工控视频处理器，连接到12.1液晶显示器，调整显示位置和大小后显示完全正常。
