Totoku mdt-941 monitors
三菱(Totoku) MDT-941D CRT显示器 ，9寸CRT 单色显示器，1992年产，故障原因为显示器晃动，文字留迹到玻璃显示管上，操作人员识别吃力，判断原因：显像管老化，下图为MDT-941D显示器标签：
MDT-941D

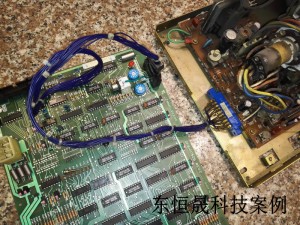

下图为Mitsubishi MDT-941D显示器与主板相连接方法，显示端为10PIN接口，内部有电源线：
Mitsubishi MDT-941D与系统连接

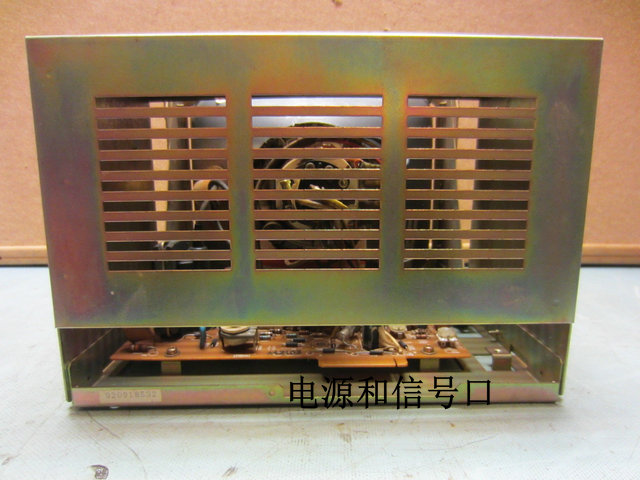

mdt 941显示器背部图

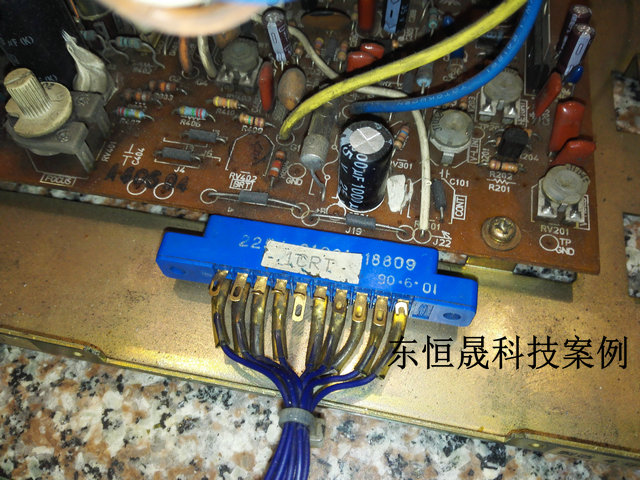

mdt-941显示器接口

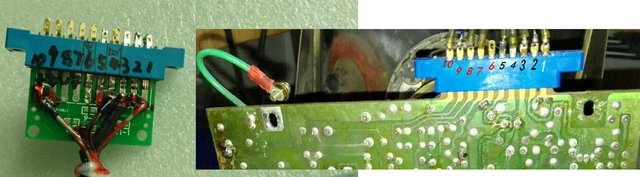

mdt-941D显示器替换液晶连接图
据对MDT-941D信号接口分析判断后决定使用CEV804 工业液晶显示器替换改造，对应线序焊接接口，固定，自动识别后显示正常。
CEV804 RGsB EGA CGA MDA显示器简要介绍：
显示尺寸： 174*131mm(长*宽)，8.4英寸，4：3正屏
行场扫描范围 H行扫描：15Khz ～ 48Khz 正负极自动适应
V行扫描：48hz ～ 75hz 正负极自动适应
输入信号 信号源类型： MDA、CGA、EGA、VGA、RGB、RGsB、RGBS、RGBHV信号
同步方式 ：HV行场分离、HV行场混合Cs，绿同步Sog
信号电平：TTL数字电平2.4 ~ 5.0V或Low 0.0 ~ 0.8VAnalog模拟电平0.7-2.5VP-P
输入阻抗 ：75-500欧姆高输入阻抗，自动适应各种强弱信号源。
