FANUC A61L-0001-0094 显示器

A61L-0001-0094 Fanuc显示器，90年代初开始使用在FANUC控制系统15，15T，15M系列上，包括FANUC 15-A和FANUC 15-B上。A61L-0001-0094是一个14 英寸彩色显示器，信号接口为HONDA MR-20M。

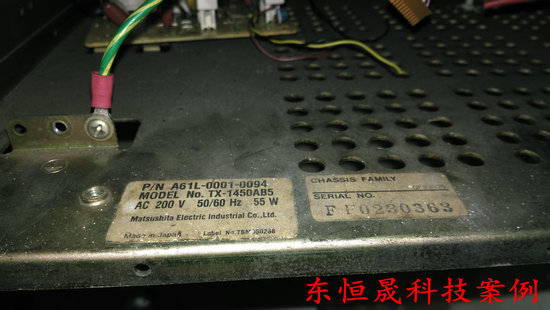

A61L-0001-0094显示器标签有多种标识，如：TX-1450ABA5，14X59-1或A61L-0001-0094#A，如下为A61L-0001-0094和A61L-0001-0094#A CRT显示器标签图：

FANUC_A61L-0001-0094 log

FANUC A61L-0001-0094#A

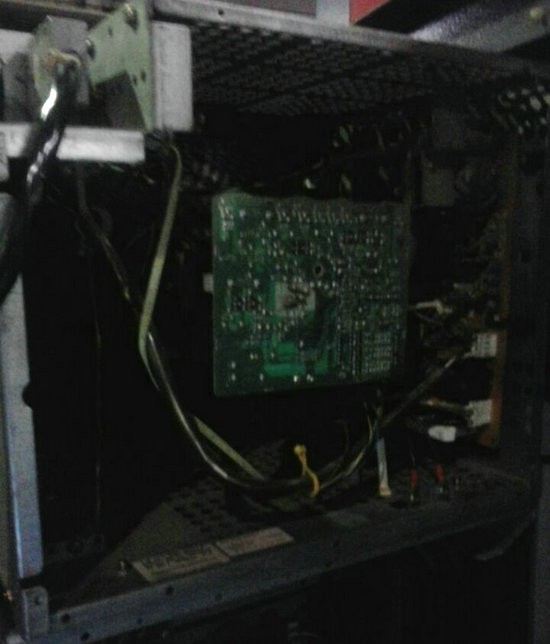

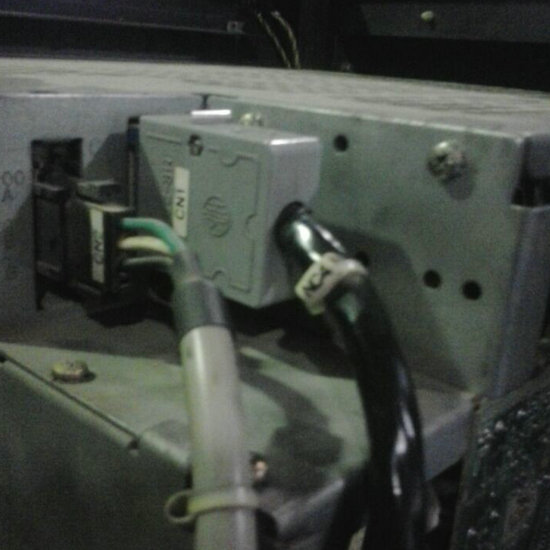

A61L-0001-0094（TX-1450ABA5）CRT显示器信号和电源接口，信号口为本多MR-20M，电源为200V接口，标识为200R、200S如下图：

FANUC_A61L-0001-0094 link

FANUC_A61L-0001-0094_crt

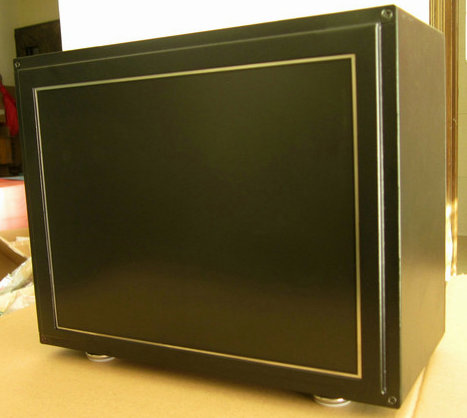

液晶显示器替换型号：CEV121 V3 FANUC显示器（A61L-0001-0094 LCD），如下为图片和参数介绍：

FANUC monitor FANUC A61L-0001-0094

1.支持15KHz至48KHz行频信号，场频48Hz至75Hz，正负极自动适应，行场频率输入自动扫描。
2.支持行场输入为数字TTL信号或模拟信号。
3.输入接口：HONDA MR-20M接口等，可定制定做。
4.支持黑白显示、单色显示、彩色显示、真彩色显示。
5.支持画面自动识别调整宽高。
6.支持分离同步信号HV、复合同步信号Cs或同步信号复合在视频G信号上（Sog），极性正负均自动识别。

A61L-0001-0094 液晶替换旧款CRT步骤：

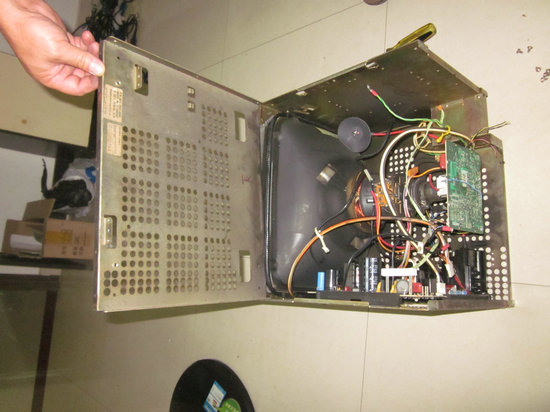

一：拆出旧CRT显示器底部金属板：

A61L-0001-0094 CRT

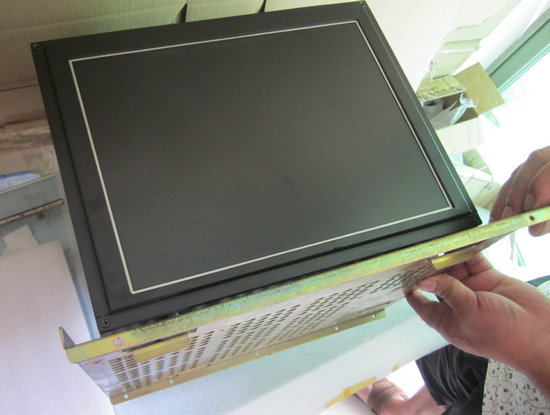

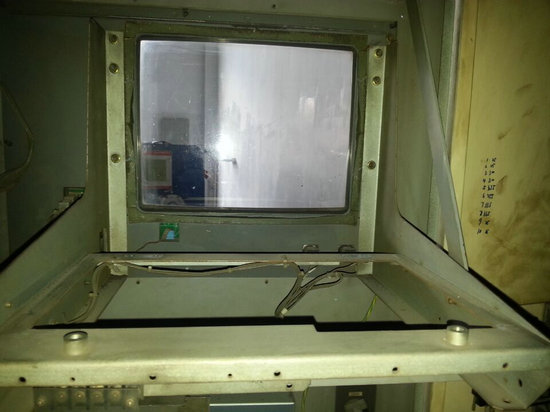

二：把CRT底部金属板置为A61L-0001-0094 液晶这下：

FANUC A61L-0001-0094

FANUC_A61L-0001-0094_an3

三：把CRT底板和A61L-0001-0094 液晶一起放入原显示放置架并固定好，通过液晶底部脚调整好高度，部分参数可以通过显示器OSD菜单优化显示，至此完成CRT替换为A61L-0001-0094 液晶过程。

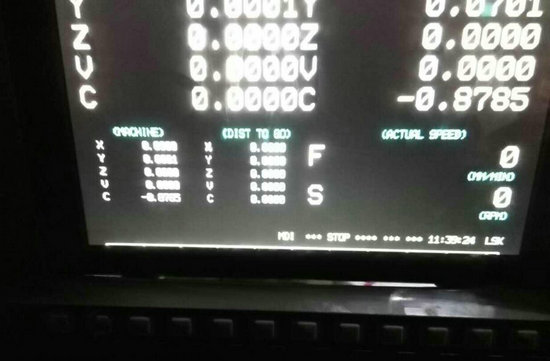

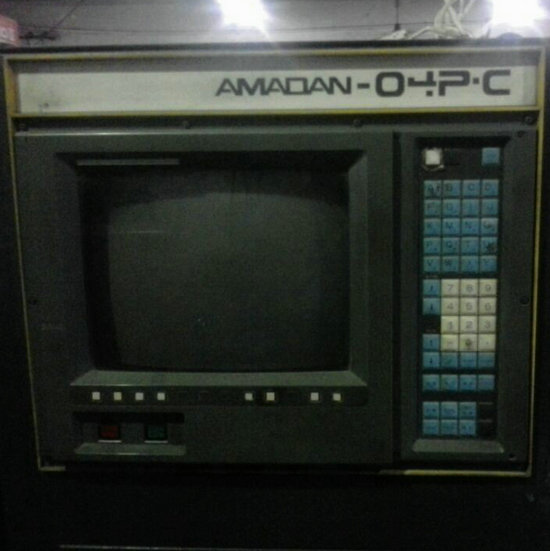

A61L-0001-0094液晶替换案例1显示效果1：

FANUC_A61L-0001-0094

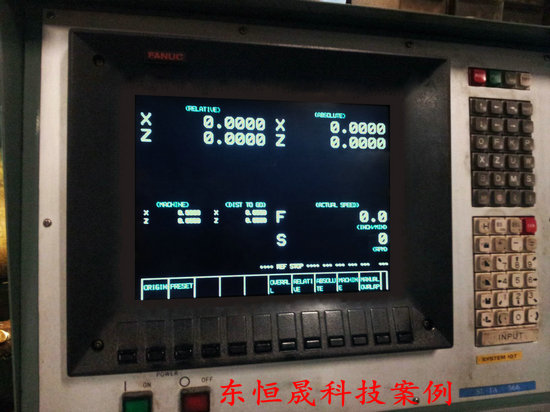

A61L-0001-0094液晶替换案例2显示效果2：

0094
