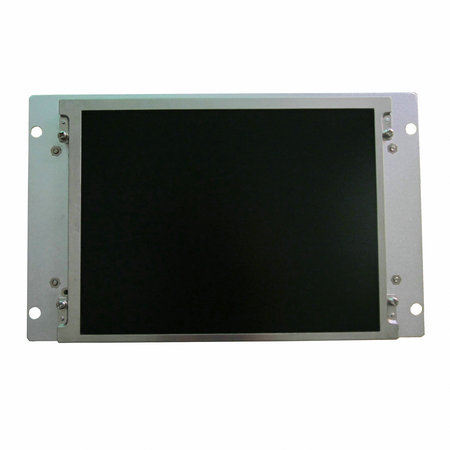

CEV804 RGB EGA CGA MDA显示器
东恒晟科技根据长期在工业视频显示领域的维修改造经验总结，收集众多客户要求和反馈，历经多年开发和测试，在原有CGA、EGA、MDA工业显示器、工业转换器、工业视频底板、CRT显示底板等技术基础上推出革新型RGB、EGA、CGA、MDA工业显示器(型号：CEV 804)，显示效果和方便性大幅提长，它能实现老旧工业显示器全面替代，将给您在工业显示器维修和替换方面带来实惠和便捷。
CEV 804工业显示器技术参数:
| 产品型号 | CEV 804 RGB EGA CGA MDA显示器 | |
| 显示尺寸 | 174*131mm(长*宽)，8.4英寸，4：3正屏 | |
| 行场扫描范围 | H行扫描：15Khz ～ 48Khz 正负极自动适应 | |
| V行扫描：48hz ～ 75hz 正负极自动适应 | ||
| 输入信号 | 信号源类型 | MDA、CGA、EGA、VGA、RGB、RGsB、RGBS、RGBHV信号 |
| 同步方式 | HV行场分离、HV行场混合Cs，绿同步Sog | |
| TTL数字电平2.4 ~ 5.0V或Low 0.0 ~ 0.8VAnalog模拟电平0.7-2.5VP-P | ||
| 输入阻抗 | 75-500欧姆高输入阻抗，自动适应各种强弱信号源。 | |
| 扫描方式 | 隔行扫描/逐行扫描 | |
| 信号线 | 9针信号线（备选）、15针信号线 | |
| 显示色彩 | 262K、单色、黑白 | |
| 对比度 | 450：1 | |
| 亮度 | 400 cd/m2 (Typ.) | |
| 响应时间 | 15/30 (Typ.)(Tr/Td) (ms) | |
| 工作环境 | 温度：-10 ～ +65，湿度：20% ～ 95% | |
| 贮存环境 | 温度：-30 ～ +70，湿度：10% ～ 95% | |
| 安装尺寸 | 含安装边框240*150*50mm， 边框固定方式：外装、内装，左右等安装方式 | |
| 电源适配器 | 外置 AC100V/240V转DC12V电源，功率：10W | |
| 净重 | 2.5Kg | |
VIDEO IN口线序定义：

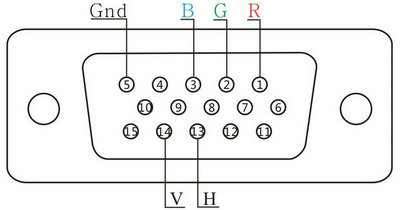

15针输入接口定义：
15pin_输入
15针输入说明：1=Red(红色) 2=Green(绿色) 3=Blue(蓝色) 13= H(行频) 14= V (场频)5，6，7，8，10为接地线，连接时可以任意连接一根接地

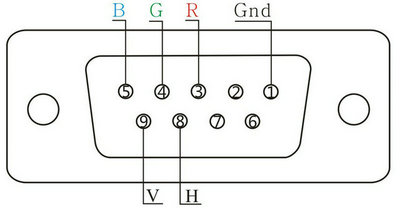

9针输入接口定义：
9pin_输入
9 针输入说明：1=Gnd(地线) 3= Red(红色) 4= Blue(绿色) 5= Blue(蓝色) 7= Video(单色视频) 8= H (行频) 9= V (场频)
视频信号输入方式
RGBHV 分离同步
接法为：对应连接R、G、B、H、V信号输入，黑白或单色信号接G、H、V口，地线(Gnd)对地线连接
RGBS(cs)复合同步
接法为：对应连接R、G、B、H/cs信号输入，黑白或单色信号接G、H/cs口，地线(Gnd)对地线连接
RGB Sog 绿色同步RGsB
接法为：对应连接R、G、B信号输入，黑白或单色信号接G口，地线(Gnd)对地线连接 ○ 四线、5针、10针、双排15针、25针、MDA/CGA/EGA/VGA等接口输入，根据信号源类型对应线序接好，请参照9针和15针信号口输入定义○
附注：15 D-Sub或9 D-Sub或BNC口等都为信号输入方式，输入效果相同，使用 时可以任选其中一种。

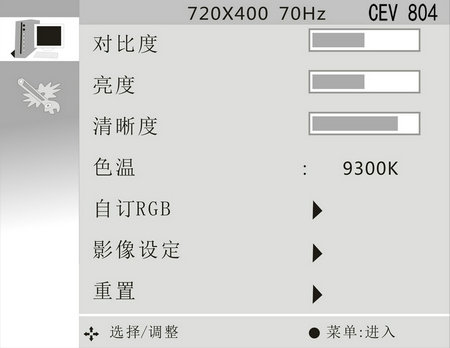

CEV 804 OSD

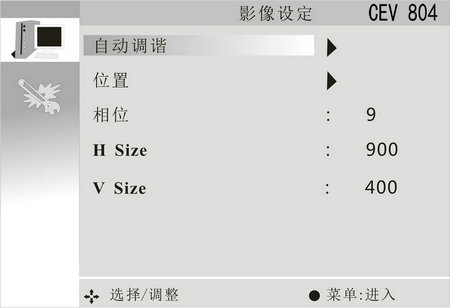

CEV 804 OSD 2
OSD常用调整项目
1、首次先选用AUTO/EXIT键自动识别信号强度，位置大小，色彩自动调整，此按键可在首次调整时多次使用，选取最佳效果为好。
2、根据以上自动识别结果调整OSD菜单内影像设定的子菜单：自动调谐项目，选取“是”后自动闪动画面，精准识别最佳显示位置，此项调谐位置较上一步骤更精确。
3、根据上步骤结果调整OSD菜单内影像设定的子菜单：V Size项目值增加或减少，调整到估算能稳定显示全部上下内容为佳，项目取值至少要取离重影显示+2以上数值 。
4、根据上步骤键结果调整OSD菜单内影像设定的子菜单：H Size项目值增加或减少，调整到估算能稳定显示全部左右内容为佳。
5、根据V Size和H Size结果调整影像设定子菜单：位置，调整图像显示的水平、垂直位移，结合V Size和H Size值调整到最佳显示。
6、色彩调整：根据OSD菜单内自定RGB项子菜单, 调整RGB红绿蓝三原色显示，直到最佳符合客户显示效果，单色信号也可更改此项优化最终单色显示效果。
CEV804显示器 PDF说明书：
点击下载_
附注：CEV804工业显示器可以定制各种电源电压输入，不同规格信号接口等方面，
具体要求请联系：0755-29439090或Sales@elongshine.com
