MDT1283B显示器为12.1寸CRT，常应用于马扎克(Mazak)系统，东芝等日本系统。

mdt-1283B

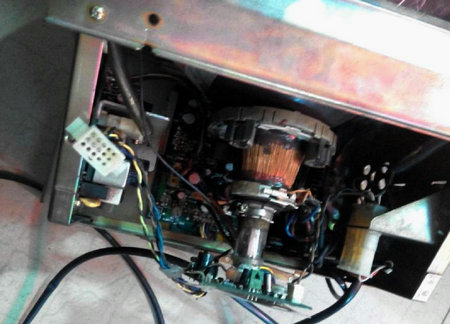

MDT-1283B外观

mdt-1283-crt

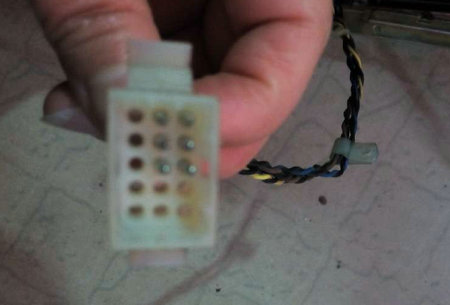

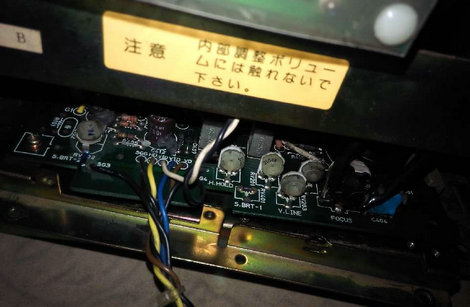

MDT-1283B信号接口与插头

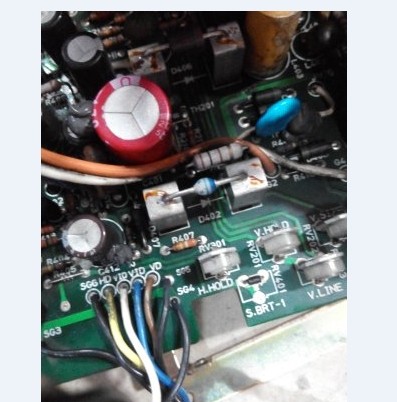

MDT-1283B信号标识：

mdt-1283B标识

项目实施：原MDT-1283B 六针显示器，电源：110-240V AC，输入信号口为三排15针，实际使用6针，白色接口，接口对应标识有：SG6 HD VID VID VD  等，其与普通显示器使用的信号不相同，对应接入CEV121 RGB EGA CGA 显示器9针信号输入口后，电源选用AC-100-240V 宽电压电源，按CEV121调整后即可正常显示使用，调整方法如下：

CEV 121 菜单调整项目
1、 首次先选用AUTO/EXIT键自动识别信号强度，位置大小，色彩自动调整，此按键可在首次调整时多次使用，选取最佳效果为好。
2、 根据以上自动识别结果调整OSD菜单内影像设定的子菜单：自动调谐项目，选取“是”后自动闪动画面，精准识别最佳显示位置，此项调谐位置较上一步骤更精确。
3、 根据上步骤结果调整OSD菜单内影像设定的子菜单：V Size项目值增加或减少，调整到估算能稳定显示全部上下内容为佳，项目取值至少要取离重影显示+2以上数值 。
4、 根据上步骤键结果调整OSD菜单内影像设定的子菜单：H Size项目值增加或减少，调整到估算能稳定显示全部左右内容为佳。
5、 根据V Size和H Size结果调整影像设定子菜单：位置，调整图像显示的水平、垂直位移，结合V Size和H Size值调整到最佳显示。
6、 色彩调整：根据OSD菜单内自定RGB项子菜单, 调整RGB红绿蓝三原色显示，直到最佳符合客户显示效果，单色信号也可更改此项优化最终单色显示效果。

新液晶显示器CEV 121与原CRT MDT-1283B显示相同，清晰度高，无闪烁，无内容丢失，稳定性好。

附可备选方案：CEV 104
