9针KME 26C12F30BAX彩色工业显示器，110/240VAC，标准9针信号接口。

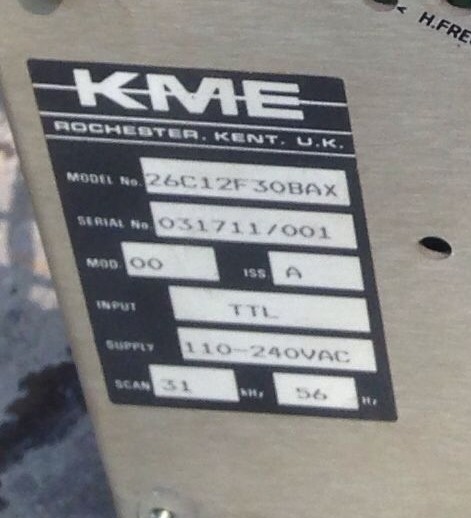

KME 26c12f30bax

KME 26c12f30bax TTL monitor

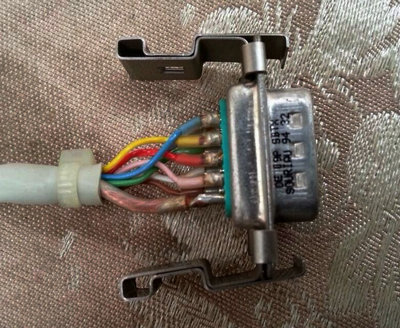

KME 26c12f30bax 9pin

项目实施：原KME 26c12f30bax TTL 9针显示器，电源：110-240V AC，输入信号口为9针TTL信号，白色接口，带亮度调节，其与普通显示器使用的模拟信号不相同，对应接入CEV104 RGB EGA CGA 显示器九针信号输入口后，电源选用100-240V AC宽电压电源，按CEV104调整后即可正常显示使用，方法如下：

CEV 104 OSD常用调整项目
1、 首次先选用AUTO/EXIT键自动识别信号强度，位置大小，色彩自动调整，此按键可在首次调整时多次使用，选取最佳效果为好。
2、 根据以上自动识别结果调整OSD菜单内影像设定的子菜单：自动调谐项目，选取“是”后自动闪动画面，精准识别最佳显示位置，此项调谐位置较上一步骤更精确。
3、 根据上步骤结果调整OSD菜单内影像设定的子菜单：V Size项目值增加或减少，调整到估算能稳定显示全部上下内容为佳，项目取值至少要取离重影显示+2以上数值 。
4、 根据上步骤键结果调整OSD菜单内影像设定的子菜单：H Size项目值增加或减少，调整到估算能稳定显示全部左右内容为佳。
5、 根据V Size和H Size结果调整影像设定子菜单：位置，调整图像显示的水平、垂直位移，结合V Size和H Size值调整到最佳显示。
6、 色彩调整：根据OSD菜单内自定RGB项子菜单, 调整RGB红绿蓝三原色显示，直到最佳符合客户显示效果，单色信号也可更改此项优化最终单色显示效果。

新液晶显示器CEV 104与原CRT KME 26c12f30bax显示相同，清晰度高，无闪烁，无内容丢失，稳定性好。
