BM09DF三菱CRT

BM09DF常用在三菱M3 M310 M520 M500 M50 E60 M64M64S C64系统中使用，9寸4：3显示管式CRT。

BM09DF三菱显示器技术参数：
显示尺寸：9寸单色CRT显示器
1、CRT（显像管）
尺寸 9英寸
视角角度 90度
Neck Diameter 20mm
色彩： 琥珀色
防爆标准： T-Band标准
2、BM09DF信号输入
视频 模拟信号（正）0 – 2.3V
行步方式 水平同步，TTL数字信号（极性正）
场步方式 垂直同步，TTL数字信号（极性正）
3、BM09DF扫描频率
行频率H=24Khz
场频率V==50.5Hz
4、BM09DF视频显示尺寸
水平 160mm +/- 3mm
垂直 110mm +/- 3mm
5、输入电源
AC100-230V（50/60Hz）
6、BM09DF信号输入
VIA标准的10 PIN EDGE连接器

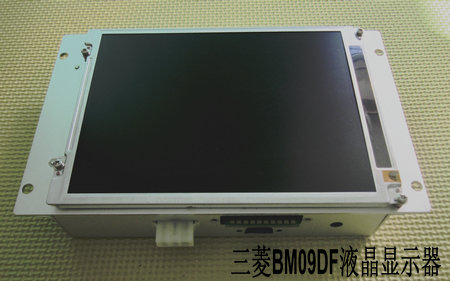

三菱BM09DF 液晶显示器

BM09DF三菱液晶:10针原厂连接器,工业级日本原厂夏普液晶面板，原厂三孔电源口，AC100-240V供电，自动OSD调整，即插即用。
BM09DF显像管CRT替代方案：BM09DF液晶全尺寸、全接口替代BM09DF三菱CRT，电源和数据线接口完全一样，原位置安装固定，即装即用，无需改任何线路，替代安装非常迅速，对生产无影响。

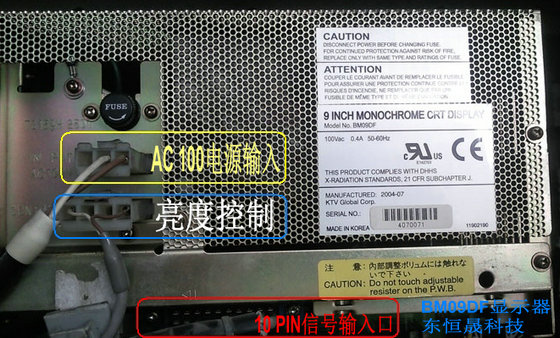

BM09DF显示器接口说明

原三菱BM09DF有三组接口：
4芯亮度控制口：为亮度调整接口，换液晶BM09DF显示器后不需要使用。
3芯AC100V电源口：直接插在新的BM09DF液晶显示器电源输入口上。
10针印刷板型信号连接器（10 PIN EDGE连接器）：直接插在新的BM09DF液晶显示器信号输入口上。

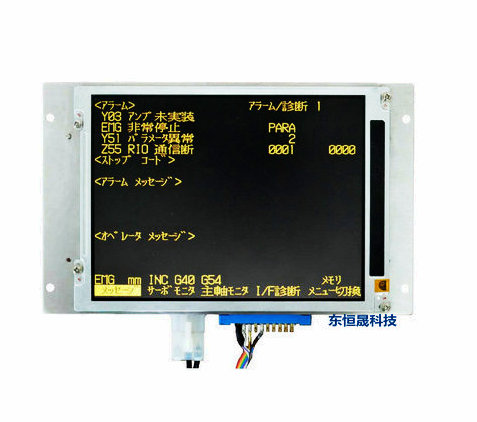

BM09DF三菱液晶

上图为部分三菱系统BM09DF CRT替换液晶后效果（手机照）。
