双排15针显示器液晶替换

双排15针等特殊显示器的改造与维修升级技术广泛使用在进口加工中心、CNC机床、数控机床、地铁施工机械等领域用，特殊双排15针显示器改造与维修升级方案用于替代早期进口设备中使用的特殊15针显示器部件。

双排15针

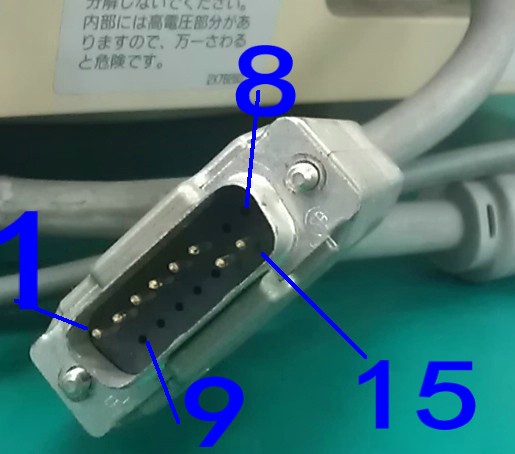

双排15针示接口示例1：
显示器信号针脚定义接口外围为接地,
双排15针针1为红色视频信号R，
双排15针针2为绿色视频信号G，
双排15针针3为蓝色数字视频信号B，第1，2，3脚输人图像的三基色信号，它们是幅值为0.7V(峰－峰值)的正信号，输入阻抗为75Ω,
双排15针针4、5、9、12和15未用，
双排15针针6为红色视频信号的地线R-GND，
双排15针针7为绿信号地线G-GND，
双排15针针8为蓝信号地线B-GND，
双排15针针10为同步信号的地线Sync-GND，
双排15针针11为系统地线GND，
双排15针针13为行同步信号Hsync，
双排15针针14为场同步信号Vsync,
部分特殊显示器可以使用示波器或数字万用表测试,如有不清楚的,可以联系我们.

双排15针接口示例2：

另一特殊的接法为显卡端为2排15针：
1脚（棕） R
2/4脚（黑白）地
3脚（红） G
5脚（黄） B
14脚（绿） H
15脚（蓝） V
替换方式：按照定义顺序连接到CEV121 RGB EGA CGA显示器就可以正常显示。

液晶显示器替换型号：CEV121 RGB EGA CGA MDA显示器

1.15KHz至48KHz行频信号，场频48Hz至75Hz，正负极自动适应，行场频率输入自动扫描。
2.支持行场输入为数字TTL信号或模拟信号。
3.输入接口：D-sub 15PIN ，BNC接口等接口，双排15针接口可定制定做。
4.支持黑白显示、单色显示、彩色显示、真彩色显示。
5.支持画面自动识别调整宽高。
6.支持分离同步信号HV、复合同步信号Cs或同步信号复合在视频G信号上（Sog），极性正负均自动识别。
7.75-500欧姆高输入阻抗，适应各种强弱信号源。

mda ega cga rgb-CEV121双排15针应用
