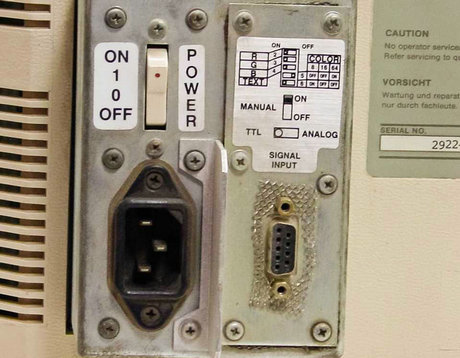

9pin EGA显示口

EGA显示器是IBM PC计算机显示标准规范，介于与CGA和VGA标准之间，是一种增强形显示方案，由IBM公司在1984年推出其新PC-AT，EGA显示器色彩可显示64色，也可以设置成单显方式，分辨率高达640*350像素，显示接口常见为9针。

EGA信号参数：
类型：数字信号，TTL信号
分辨率：640*350或其它分辨率
行频：15.7kHz或21.8kHz
场频：60Hz
颜色：64色

EGA显示器信号针脚(9针常规定义)：
1 接地(GND)
2 红色（亮度）
3 红色(R)
4 绿色(G)
5 蓝色(B)
6 绿色（亮度）
7 蓝色（亮度）
8 行频(H)
9 场频(V)

EGA显示器替换方式：CEV121 RGB、MDA、EGA、CGA工业显示器

CEV121 RGB EGA CGA MDA显示器

1.支持15KHz至48KHz行频信号，场频48Hz至75Hz，正负极自动适应，行场频率输入自动扫描。
2.支持行场输入为数字TTL信号或模拟信号。
3.输入接口：D-sub 9 PIN ，BNC接口或自定义接口。
4.支持黑白显示、单色显示、彩色显示、真彩色显示。
5.支持画面自动识别调整宽高。
6.支持分离同步信号HV、复合同步信号Cs或同步信号复合在视频G信号上（Sog），极性正负均自动识别。
7.75-500欧姆高输入阻抗，适应各种强弱信号源。

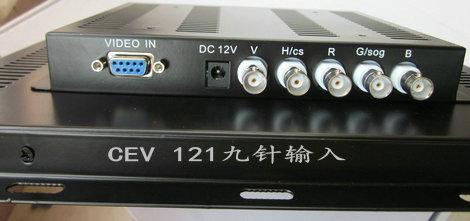

CEV121 9Pin 输入
