RGB, MDA, CGA, EGA to VGA工业转换器(MODEL: IVC-819)

东恒晟科技根据长期在工业设备视频维修改造上的经验总结，收集众多客户要求和反馈，历经多年开发和测试，在原有工业显示器技术基础上推出革新性工业视频转换器- IVC-819，它能实现工业视频信号转换全自动化操作，将给您在工业显示器维修和替换方面带来实惠和便捷。

为了准确的了解IVC-819各项性能，请参看下面的详细说明：

IVC-819 规格：135mm*110mm*24mm（W*H*D）

IVC-819工业视频转换器新特性IVC-819工业视频转换器新特性
1、 支持15k至40k行频信号，自动识别行场信号源。
2、 支持RGB数字、RGB模拟、单色、黑白、灰度等视频格式。
3、 支持隔行和逐行两种扫描方式。
4、 支持垂直分辨率从180行到620行，自动识别。
5、 支持分离同步信号、复合同步信号或同步信号复合在视频信号上，自动识别。
6、 输出800*600 场频60Hz的标准VGA信号。
7、 适应各种强弱信号源，提供视频Adj功能，可以适应信号弱的设备。

产品接口结构图

IVC-819视频转换器接口

上图接口分别介绍如下：上图接口分别介绍如下：
Video in: 9针信号输入接口，连接工业等设备输出的原始信号。
DC 12V： 直流电源输入，直流12V，内正外负，电流1A或1A以上。
VGA OUT： 标准VGA信号输出接口，直接连接液晶显示器或VGA设备。LED： 内置设备运行指示灯。

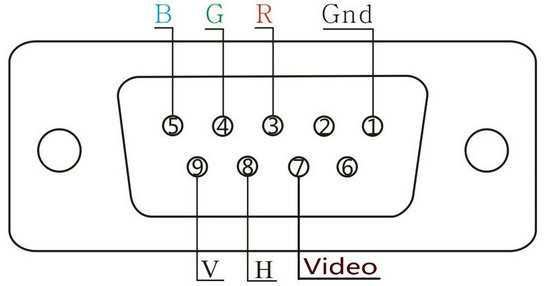

9针Video in信号输入口定义说明

9Pin video in

说明：
1=Gnd(信号地) 2=N/C(空)，3=Red(红色)，4=Green(绿色或绿同步)，5=Blue(蓝色)，
6=N/C(空)，7=Video(视频)，8=H/cs(行频或复合同步)，9=V(场频)
抗干扰接地点(Gnd) =信号输入口金属外壳和信号线屏蔽层。

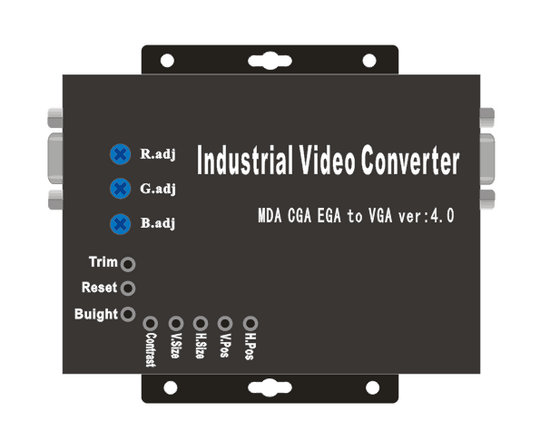

IVC-819按键操作定义

IVC-819_key

画面位置显示功能调整键：
H.Pos: 调节图像的整体画面水平位置，整体画面左向右移动，不缩放，循环调整。
V.Pos: 调节图像的整体画面垂直位置，整体画面下向上移动，不缩放，循环调整。
H-Size： 调整图像的水平大小，画面整体水平缩放，循环调整。
V-Size： 调整图像的垂直大小，画面整体缩放，循环调整。

画面亮度、对比度及复位功能键：
Trimm：调整消除画面水平方向最右边图像的尾部乱码或杂像。
Reset：恢复参数到出厂设置，当显示器调整参数错误时可以使用。
Brightness：调节显示器亮度，循环调整。
Contrast：调节显示器对比度，循环调整。

色彩调整电位器：
R.adj：红基色信号调节精密电位器，增加或减弱本信号电平
G.adj：绿基色信号调节精密电位器，增加或减弱本信号电平
B.adj：蓝基色信号调节精密电位器，增加或减弱本信号电平

视频信号输入连接方式

RGBHV 分离同步：对应连接R、G、B、H、V端和接Gnd地；单色信号接Video、H、V、地。
RGBS复合同步：对应连接R、G、B、H/Cs端和接Gnd地；单色信号接Video、H/Cs、地。
RGB Sog（RGsB） 绿色同步：对应连接R、G、B端和接Gnd地；单色信号接Green(4脚)和地

更多详细信息，请下载本产品使用说明书或联系在线客服。

IVC-819工业视频转换器说明书下载地址：点击下载
