MDA,CGA,EGA显示器

东恒晟科技根据长期在工业视频显示领域的维修改造经验总结，收集众多客户要求和反馈，历经多年开发和测试，在原有工业显示器、工业转换器、工业视频底板、CRT显示底板等技术基础上推出标准九针MDA、CGA、EGA工业显示器(型号：CEV800M)，显示效果和方便性大幅提升，它能实现老旧工业CRT显示器替代，将给您在工业显示器维修和替换方面带来实惠和便捷。

CEV800M工业显示器技术参数:
显示尺寸：162*121.5mm(W*H)，8英寸，4：3正屏
输入信号源类型：MDA、CGA、EGA、VGA
MDA模式：18.432 kHz/50Hz，18.432 kHz/49Hz，18kHz/50Hz
CGA模式：15.8kHz/60HZ, 15.7K/60HZ 兼容多种频率
EGA模式：21.8kHz/60HZ, 24kHz/60HZ 兼容多种频率
同步方式：RGBS、RGBHV信号：HV行场分离、HV行场混合Cs
同步电平：TTL数字电平2.4 ~ 5.0V或Low 0.0 ~ 0.8V；Analog模拟电平0.7-2.5VP-P
输入阻抗：自动适应各种强弱旧信号源。
扫描方式：隔行扫描/逐行扫描
信号接口：9针（默认）、15针（备选）
显示色彩：262K、单色、黑白、彩色
对比度：500：1
亮度：300 cd/m2 (Typ.)
工作环境：温度：+5 ～ +45， 湿度：20% ～ 85%
安装尺寸：显示器框体尺寸：229*144*41mm
显示器固定方式：显示器外壳为铝合金材质，支持内置式安装或支架式安装
电源适配器：外置 AC100V/240V转DC12V/3A电源，显示器功率：8W

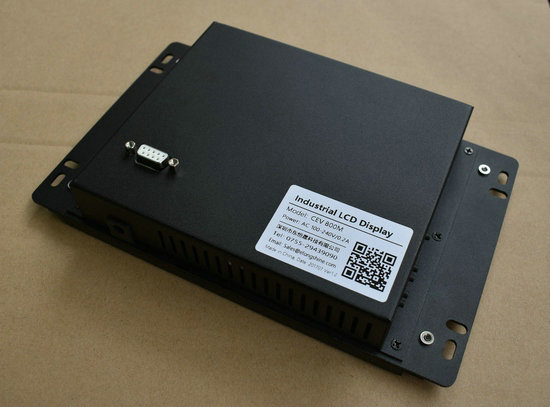

CEV800M-9pin接口

9针信号接口

9 针输入接口说明：
1=Gnd(地线) ;3= Red(红色)； 4= Blue(绿色)； 5= Blue(蓝色) ；7= Video(单色视频)； 8= H (行频)； 9= V (场频)。

CEV800M 按键

按键和指示灯说明：
POWER键(ON/OFF)：显示器电源开关，控制显示器的开启和关闭。
MENU键：按此键显示OSD菜单，显示OSD菜单时按此键，选中或退出当前项目。
EXIT键：未显示OSD菜单时按此键，显示器自动调节各参数以达到最佳的显示效果(部分情况也需要手动调节其它参数)，显示OSD菜单时按此键，按一次将返回上一级菜单，直到退出OSD菜单并自动保存参数。
– 键(DOWN)：显示OSD主菜单或子菜单时按此键，向下选择子菜单或者菜单项，进入菜单项后，按此键减少所选项目的量值。
+ 键(UP)：显示OSD主菜单或子菜单时按此键，向上选择子菜单或者菜单项，进入菜单项后，按此键增加所选项目的量值。
LED灯：显示器电源指示灯，显示器正常显示状态显示黄色，无信号输入时为红色。

OSD常用调整项目：
1、 首先选用EXIT(AUTO)键，系统将自动识别信号强度，位置大小，色彩自动调整，此按键可在首次调整时多次使用，选取最佳显示效果为好。(EXIT键自动识别达到理想显示效果的客户可以略过2、3、4、5步)
2、 根据以上自动识别结果调整OSD菜单内图像画面的子菜单：自动调整，按MENU菜单键后自动闪动画面，精准识别最佳显示位置。
3、 根据上一步骤结果调整OSD菜单内图像画面的子菜单：调节图像画面菜单的”时钟”项，以更改图像水平大小，再调整水平和垂直位置，最后调整相位数值以改善文字模糊重影现像，达到显示画面最佳值。
4、 根据旧CRT显示单色或彩色情况，调整工具菜单项内色彩显示模式，提供有黑白，彩色显示模式，调整到接近旧显示器显示图像色彩为最佳。
5、 亮度、对比度、色温子菜单项：调整显示器亮度，对比度，色温等项目，以达到最佳符合客户显示效果。

附注： 本型号显示器提供中性包装产品及有限功能定制，更多详情，请联系公司电话或网站客服。

CEV800M显示器 PDF说明书：点击下载_
